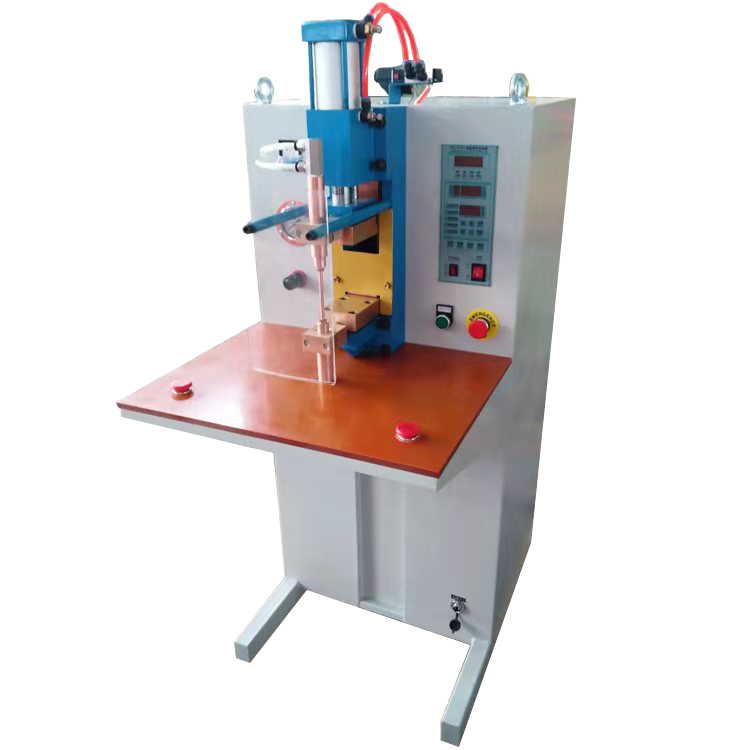

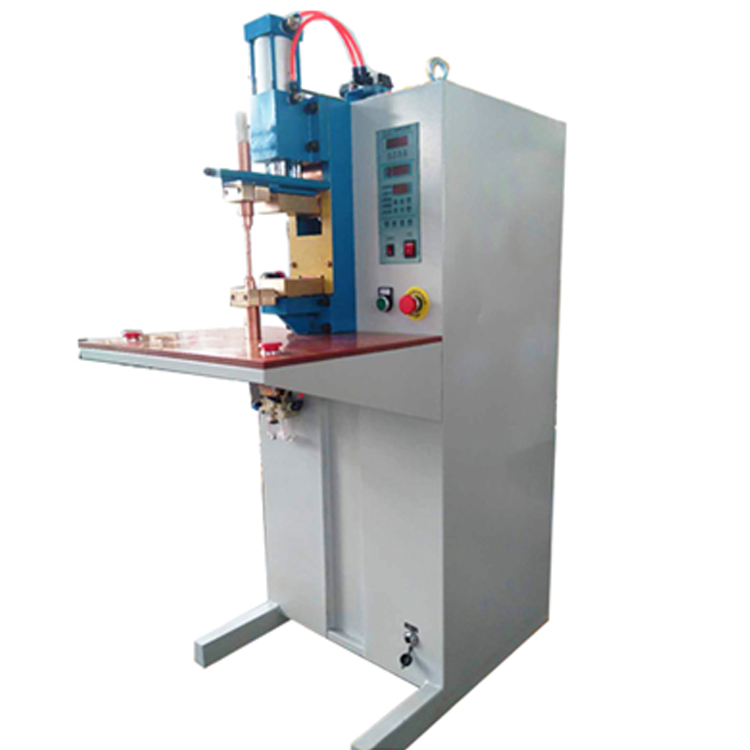

一、DRQ型系列電容儲能點焊機簡介
DRQ型系列電容貯能點焊機可點焊同種類或不同種類的黑色，有色金屬薄片及絲狀，并可將工件厚薄懸殊的金屬焊在一起，可廣泛用于電器開關、繼電器、儀表儀器、金屬制品、不銹鋼及銀觸點及各種有色金屬，要求高質量焊接的制造。
二、特點及結構
電容貯能點焊機由機架、傳動機構、電容器組、變壓器以及電氣控制元件等幾個部分組成，外形設計成臺式，踏板杠桿原理結構。點頭安裝在機身臺面上，電極壓力由多只彈簧產生，可動部慣性及磨擦力極小，故障機動作靈敏，準確、活動性較好，全部電氣元?dú)饧b于機身內，因而設備體緊湊，使用簡單方便。電容貯能特點是將電網電壓整流器流后經可控硅調壓，緩慢貯存于電容器中，用可控硅控制開關主電路，通過阻焊變壓器對焊件放電，在放電瞬間不會產生噪聲及火花，使阻焊變壓器次級產生很大直流脈沖電來進行焊接，因此，具有功率消耗小，焊接能量大，對電網無沖擊，初級回路不用水冷卻、焊件不會變色等優點。
三、技術參數
項目型號 | 額定 功率 KVA | 初級 電壓 V | 電容 量 UF | 電壓調節范圍 V | 最大 生產率 次/分 | 電極最大壓力 N | 焊接厚度 MM | 焊機尺寸
MM | 焊機重量 KG | |
不銹鋼 | 黃銅 | |||||||||
DRQ-100 | 0.5 | 220 | 1100 | 50-380 | 30 | 350 | 0.3+0.3 | 0.15+0.15 | 530×810×1050 | 48 |
DRQ-200 | 1 | 220 | 2200 | 50-380 | 25 | 350 | 0.4+0.4 | 0.2+0.2 | 530×810×1050 | 60 |
DRQ-500 | 2 | 220 | 4400 | 50-380 | 20 | 500 | 0.8+0.8 | 0.6+0.6 | 530×810×1050 | 120 |
DRQ-1000 | 3 | 380 | 8800 | 50-380 | 20 | 1200 | 1.0+1.0 | 0.8+0.8 | 530×810×1050 | 150 |
DRQ-2000 | 8 | 380 | 17600 | 50-380 | 15 | 1200 | 1.5+1.5 | 1.0+1.0 | 550×900×1400 | 170 |
DRQ-3000 | 10 | 380 | 26000 | 50-380 | 15 | 1200 | 2.0+2.0 | 1.2+1.2 | 550×900×1400 | 190 |
DRQ-4000 | 12 | 380 | 35000 | 50-380 | 12 | 1200 | 2.2+2.2 | 1.4+1.4 | 550×900×1400 | 210 |
